Чтобы убрать игру верхней обвязки каркаса до монтажа перекрытия, нужно превратить линию стоек в устойчивую пространственную систему: поставить парные диагональные раскосы в плоскости стены и соединить смежные стены угловыми связями. Одиночный раскос убирает локальную подвижность, но на длинных пролётах надёжнее крестовая схема или комбинация раскосов с горизонтальными распорками. Работы ведут от углов к центру, крепёж затягивают только после проверки геометрии.
Причины подвижности верхней обвязки до монтажа перекрытия
Верхняя обвязка играет при ходьбе потому, что до укладки балок перекрытия стойки каркаса не имеют верхнего диска жёсткости. Каждая стойка работает как отдельный стержень, шарнирно закреплённый внизу и свободный вверху. Пока нет перекрытия, горизонтальные усилия — от шагов, ветра, случайных толчков — не перераспределяются между элементами, а вызывают заметные смещения.
Ситуацию усиливают несколько факторов:
- Длина пролёта и шаг стоек. Чем больше свободная длина стены и чем реже стойки, тем выше амплитуда колебаний обвязки.
- Тип соединений. Крепёж на гвоздях через косую забивку или слабые уголки даёт люфт в узлах; пластины и винтовые крепежи работают жёстче.
- Ветровые нагрузки. Открытая стена до монтажа перекрытия воспринимает ветер как парус, особенно на углах и в ветреных районах.
- Ошибки монтажа. Недотянутые крепежи, отсутствие временных укосин, кривизна стоек и обвязки — всё это увеличивает игру.
Важно отличать временное раскрепление от постоянных укосин и ветровых связей, которые закладывают в проект. Временные элементы решают задачу только на период до укладки перекрытия и не заменяют проектные решения.

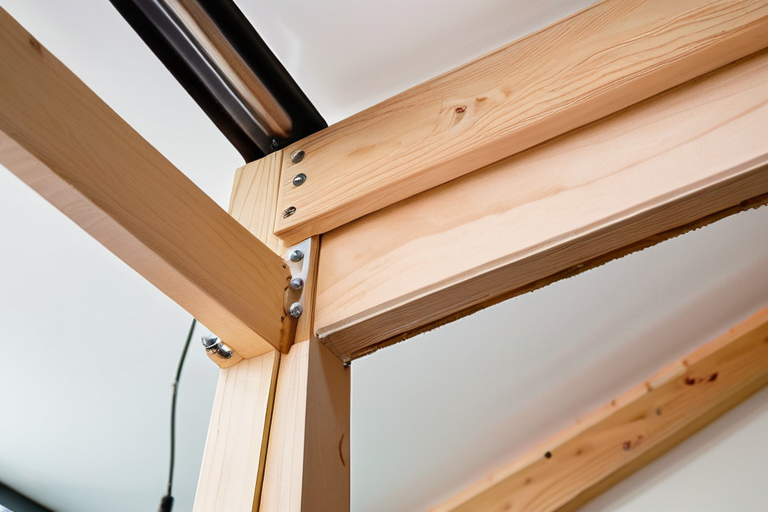

Схема 1: Одиночные диагональные раскосы от обвязки к стойкам
Классический вариант: наклонный элемент соединяет верхнюю обвязку с нижележащей стойкой или балкой. Раскос ставят под углом 45–60° к горизонту — такой диапазон даёт наибольшую жёсткость при разумной длине элемента. Шаг раскосов обычно принимают 1,5–2,5 м, но точное значение зависит от длины стены, шага стоек и ветровой нагрузки; при сомнениях лучше уменьшить шаг.
Крепёж выбирают по нагрузке и материалу: гвозди через косую забивку, конструкционные саморезы, металлические уголки или пластины. Для временных элементов достаточно рассчитанного крепежа, но нельзя использовать ржавые или деформированные детали.
Плюсы схемы — простота, минимум материалов, быстрый монтаж. Минусы — локальность: одиночный раскос убирает игру на своём участке, но не создаёт полноценной связи по всей длине стены. На длинных пролётах (более 6–8 м) такая схема часто оставляет остаточную подвижность в середине.

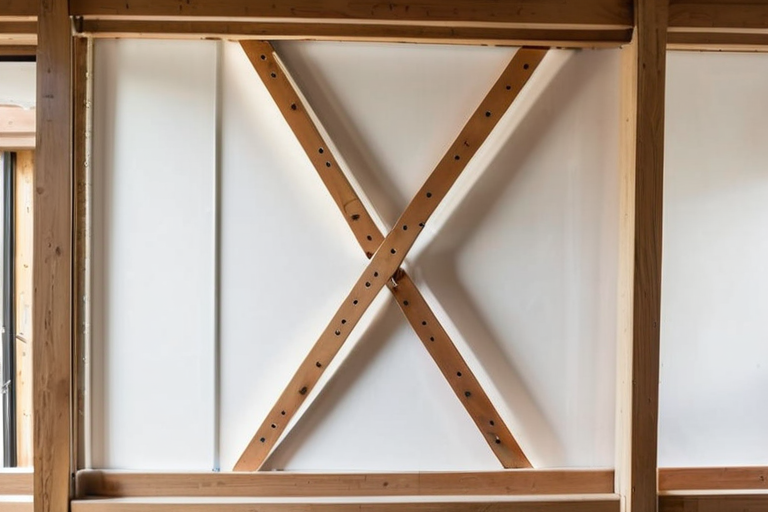

Схема 2: Парные перекрёстные раскосы (крестовина) в плоскости стены
Два раскоса устанавливают навстречу друг другу в одной секции, образуя крест. Такая схема работает на знакопеременные нагрузки: один раскос воспринимает усилие в одну сторону, второй — в обратную. Это даёт повышенную жёсткость в плоскости стены и заметно снижает игру при ходьбе.
Требования к узлам: раскосы крепят к верхней обвязке и к нижней обвязке или стойкам так, чтобы усилие передавалось на несколько элементов, а не на один слабый узел. Длину раскосов подбирают по фактическому расстоянию между точками крепления с учётом угла 45–60°. Пересечение раскосов не обязательно соединять между собой, если каждый закреплён в своих узлах.
По сравнению с одиночной схемой крестовина даёт более высокую жёсткость, но требует примерно вдвое больше пиломатериалов и крепежа. Применять её стоит на длинных стенах, в ветреных районах и при больших пролётах, где одиночные раскосы не справляются.
Схема 3: Горизонтальные распорки и временные связи между стойками
Горизонтальные распорки соединяют стойки на уровне верхней обвязки и распределяют локальные усилия между несколькими стойками. Сами по себе они не создают полноценного диска жёсткости и не заменяют диагональные раскосы, но в комбинации с ними повышают устойчивость и уменьшают игру в середине стены.
Распорки удобны тем, что не мешают последующей укладке балок перекрытия: их можно ставить ниже уровня обвязки или в промежутках между будущими балками. Однако если распорки перекрывают места опирания балок, их придётся демонтировать раньше, чем появится постоянная связь.
Ограничения схемы: без диагональных элементов она не воспринимает сдвиговые усилия в плоскости стены. Поэтому распорки рассматривают как дополнение, а не как самостоятельное решение.
Пошаговое сравнение схем: критерии выбора и эффективность
Выбор схемы зависит от длины пролёта, шага стоек, ветровой нагрузки и удобства будущего монтажа перекрытия. Ниже — сравнение по ключевым параметрам.
| Критерий | Одиночные раскосы | Парные перекрёстные раскосы | Горизонтальные распорки |
|---|---|---|---|
| Жёсткость в плоскости стены | Средняя, локальная | Высокая | Низкая без раскосов |
| Расход пиломатериалов | Минимальный | В 1,5–2 раза больше | Средний |
| Трудоёмкость | Низкая | Средняя | Низкая |
| Скорость монтажа | Высокая | Средняя | Высокая |
| Влияние на укладку перекрытия | Минимальное | Может мешать балкам | Зависит от расположения |
Рекомендации для типовых случаев:
- Малые пролёты (до 4–5 м): достаточно одиночных раскосов с шагом 2–2,5 м.
- Средние пролёты (5–8 м): крестовина на углах и в середине, одиночные раскосы между ними.
- Большие пролёты (более 8 м): комбинация крестовин, одиночных раскосов и горизонтальных распорок; при необходимости — временные связи между смежными стенами.
Точный расход крепежа и пиломатериалов зависит от конкретной схемы и шага элементов; его считают по фактическим размерам стены, а не по универсальным нормам.
Правила установки и типичные ошибки при раскреплении верхней обвязки
Последовательность работ:
- Начинают с углов — там ставят первые парные раскосы или крестовины.
- Проверяют геометрию стены: вертикальность стоек, прямолинейность обвязки, диагонали секций.
- Временно фиксируют элементы, затем затягивают крепёж окончательно.
- Двигаются от углов к центру, сохраняя симметрию связей.
Типичные ошибки:
- Слабый крепёж. Гвозди без расчёта или короткие саморезы не держат знакопеременную нагрузку.
- Отсутствие парных элементов. Одиночный раскос на длинной стене не убирает игру полностью.
- Раскосы «в воздух». Крепление к тонкой обшивке или к слабому узлу не передаёт усилие на каркас.
- Игнорирование безопасности. Работа на высоте с временными конструкциями требует устойчивых подмостей и страховки.
Правила могут отличаться в зависимости от местных строительных норм; перед началом работ стоит уточнить актуальные требования на 2026 год.
Демонтаж временных элементов после монтажа перекрытия
Снимать раскосы и распорки можно только после того, как перекрытие смонтировано и закреплено, а проектные связи воспринимают нагрузки. Перед демонтажом проверяют надёжность узлов перекрытия и отсутствие подвижности обвязки.
Порядок демонтажа зависит от схемы: при крестовинах обычно идут от центра к углам, при одиночных раскосах — от менее нагруженных участков к углам. Материалы и крепёж, не повреждённые при демонтаже, можно использовать повторно.
Если после снятия временных элементов остаётся остаточная подвижность, это сигнал, что проектных связей недостаточно или перекрытие не создаёт жёсткого диска. В таком случае временные элементы возвращают на место и разбираются с причиной, а не просто усиливают крепёж.
Вопрос: Можно ли обойтись только горизонтальными распорками?
Нет. Распорки не воспринимают сдвиг в плоскости стены и не создают диска жёсткости. Их применяют в комбинации с диагональными раскосами, иначе игра при ходьбе сохранится.
Вопрос: Какой угол раскоса оптимален?
На практике 45–60° к горизонту. Более пологие раскосы увеличивают длину и расход материала, более крутые хуже работают на сдвиг. Точный угол подбирают по узлам крепления и удобству монтажа.
Вопрос: Когда можно снимать временные раскосы?
После монтажа и закрепления перекрытия, когда проектные связи воспринимают нагрузки. До этого снятие раскосов возвращает игру и может привести к потере устойчивости.
Вопрос: Нужны ли временные раскосы, если стойки уже раскреплены укосинами?
Укосины обычно работают в одной плоскости и не всегда убирают игру верхней обвязки при ходьбе. Если подвижность остаётся, добавляют временные раскосы в плоскости стены и связи между смежными стенами.
