Рабочая схема такая: раскос ставят под углом 45–60° к горизонту, верх крепят к обвязке болтами или через перфорированную пластину, низ — к анкеру, погружённому в грунт ниже глубины промерзания либо на расчётную глубину под конкретную нагрузку. Анкер подбирают под грунт: винтовой — для суглинка и глины, забивной — для плотного грунта, клиновой — как съёмное решение. Без анкера в земле раскос работает только как подкос и не держит стену от опрокидывания.
Выбор типа временного анкера под грунт и нагрузку
Тип анкера определяется грунтом и ожидаемой нагрузкой. Винтовой анкер с лопастью закручивают в суглинок и глину: он сопротивляется выдёргиванию за счёт лопасти. Забивной (штырь, уголок, труба) держит в плотном грунте и гравелистой подсыпке, но плохо работает в песке и торфе. Клиновой или распорный анкер применяют там, где нужен демонтаж после раскрепления.
| Тип анкера | Подходящий грунт | Особенность |
|---|---|---|
| Винтовой с лопастью | Суглинок, глина, плотный песок | Вкручивается, хорошо держит на вырыв |
| Забивной штырь | Плотный грунт, гравелистая подсыпка | Быстрый монтаж, слабо держит в сыпучих грунтах |
| Клиновой/распорный | Плотные связные грунты | Съёмный, требует аккуратной установки |
Глубину погружения берут из расчёта: для лёгкого каркаса при угле 45–60° ориентируются на 0,8–1,2 м в суглинке, в песке увеличивают за счёт длины или числа анкеров. Точные значения подтверждают контрольным выдёргиванием на месте: на анкер дают пробную нагрузку и смотрят, не пошёл ли он вверх.
Как проверить несущую способность на месте
После установки анкера к нему крепят рычаг или динамометр и дают нагрузку, близкую к расчётной. Если анкер сместился более чем на несколько миллиметров или грунт вокруг вспучился — меняют точку или добавляют второй анкер.
Подготовка основания и разметка точек анкеровки
С площадки убирают растительный слой, мусор и воду. Точки размечают так, чтобы раскос шёл от верха обвязки к анкеру под нужным углом и не упирался в препятствия. Вынос анкера от стены равен примерно высоте крепления при угле 45°; при 60° вынос меньше.
- Проверьте уклон участка: перепад высот компенсируют длиной раскоса, а не наклоном анкера.
- Убедитесь, что в месте забивки нет кабеля, трубы или дренажа — при сомнениях вызовите специалиста.
- Отметьте точки колышками и шнуром, чтобы все раскосы встали в одну линию.

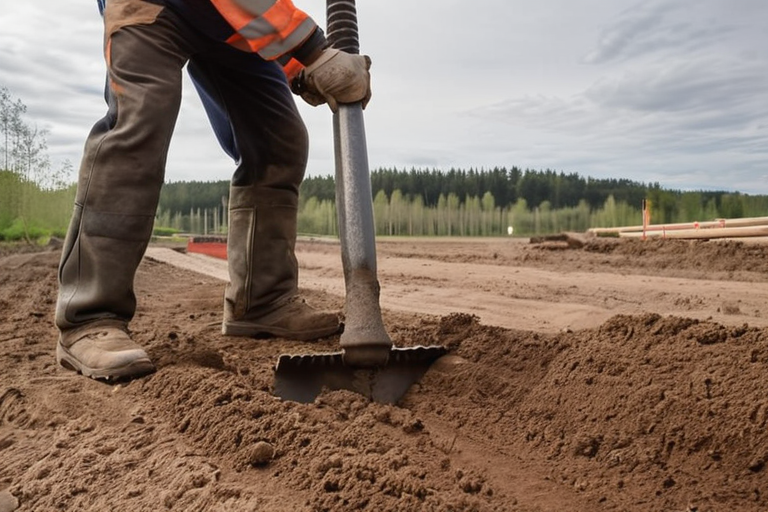

Пошаговая установка анкера в грунт
Порядок работ одинаков для большинства типов анкеров. Сначала бурят или пробивают пилотную лунку, затем погружают анкер, контролируя вертикальность, и фиксируют его от проворота.
- Подготовьте инструмент: бур, кувалду, лом, адаптер для вкручивания.
- Пробейте лунку на 10–15 см меньше проектной глубины.
- Погрузите анкер, проверяя вертикальность по уровню.
- Зафиксируйте анкер от проворота и выдёргивания.
- Если анкер не держит — замените точку, усильте грунт или поставьте второй анкер рядом.

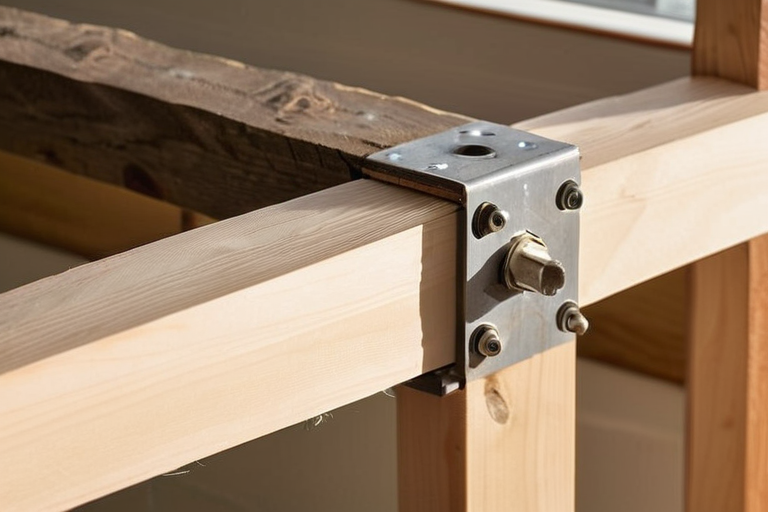

Крепление раскоса к обвязке: узлы и крепёж
Верх раскоса крепят к обвязке через болты, саморезы или перфорированные пластины. Врубка и накладка работают на сжатие, но при знакопеременной ветровой нагрузке узел должен держать и растяжение. Для обвязки 100×150 мм берут болты диаметром 12–16 мм или конструкционные саморезы соответствующей длины.
- Косынка из фанеры или металла распределяет нагрузку и снижает люфт.
- Крепёж ставят не ближе 50 мм от торца и кромки, чтобы не расколоть древесину.
- Под гайки ставят шайбы, резьбу фиксируют от самоотвинчивания.
Соединение раскоса с анкером: регулировка и натяжение
Связь раскоса с анкером делают регулируемой: талреп, стяжная муфта или регулировочная пластина позволяют выбрать люфт и подтянуть систему после осадки грунта. Угол наклона держат в диапазоне 45–60°: при меньшем угле растёт распор, при большем — падает устойчивость.
После монтажа дают предварительное натяжение, чтобы раскос работал сразу, а не после первых подвижек. Резьбовые соединения контрят гайкой или фиксатором резьбы.
Проверка работоспособности раскосной системы под нагрузкой
До начала основных работ систему проверяют: осматривают узлы, проверяют люфт, легко толкают стену и следят за реакцией анкеров. Через сутки повторяют осмотр — грунт вокруг анкеров не должен просесть или вспучиться.
Система считается надёжной, если нет смещений, деформаций и ослабления крепежа, а анкеры держат пробную нагрузку. При любом сомнении добавляют раскос или переносят анкер.
Типичные ошибки и меры безопасности при анкеровке раскосов
Чаще всего каркас теряет устойчивость из-за малого угла раскоса, короткого анкера или крепления только к обвязке без связи с грунтом. Просадка после дождя ослабляет натяжение, поэтому узлы проверяют повторно.
- Не работайте под незакреплённой стеной.
- Используйте каску, перчатки и устойчивую обувь.
- Оградите зону падения раскосов и не стойте на линии возможного опрокидывания.
Можно ли использовать один анкер на два раскоса?
Нет, каждый раскос должен иметь свою точку анкеровки: общий анкер создаёт паразитные усилия и снижает надёжность.
Какой угол раскоса оптимален?
45–60° к горизонту: в этом диапазоне раскос эффективно держит стену и не создаёт избыточного распора.
Что делать, если грунт слабый?
Увеличьте длину или число анкеров, примените винтовой анкер с лопастью либо замените грунт в зоне установки.
Когда можно снимать временные раскосы?
После устройства постоянного раскрепления: обшивки, связей, перекрытия или иной проектной системы устойчивости.
